AR 360/310
Berlin, den 31.01.73
Schlüsselblatt
zum Verfahren "Wolke 105" [Handschriftliche Ergänzung: 47100-310]1. Markierungsmittel "Wolke 105"
Das eigentliche Markierungsmittel ist eine handelsübliche Stecknadel
(Stahlnadel: Material Fe (98 %) mit folgender Zusammensetzung:
130 mg Fe
4 mg Cu
[durchgestrichen: mg])die einer Aktivierung im Reaktor des ZfK-Rossendorf unterzogen wurde.
Zur Gewährleistung einer sehr geringen und zulässigen bzw. keiner Kontamination der Umgebung mit der durch die Aktivierung gebildeten radioaktiven Substanz ist die Nadel zuvor bzw. nach Beschichtung verkupfert worden.
Bei der Aktivierung entsteht eine Vielzahl von instabilen Nucliden neben dem für das Verfahren genutzten Strahler [Handschriftliche Ergänzung: Fe-59]. Die Aktivität von [Handschriftliche Ergänzung: Fe-59] beträgt ca. [Handschriftliche Ergänzung: 850] /uCi.
Die Nadel ist als umschlossene Strahlenquelle handhabbar, wobei bei der Handhabung selbst auf geringe mechanische Belastung zu achten ist.
2. Markierungssubstanz
Die eigentliche Markierungssubstanz ist im Anwendungsfall das radioaktive Nuclid [Handschriftliche Ergänzung: Fe-59] mit einer Aktivität von ca. [Handschriftliche Ergänzung: 850] /uCi in metallisch vorliegender Form.
Die durch die Aktivierung außerdem gebildeten radioaktiven Isotope von[Handschriftliche Ergänzung:
Fe-55 A=1,5mCi; Ey=5,9KeV; T1/2=2 ba
Mn-54 A=1,5pCi; Ey=0,84Mev; T1/2=297d
Cv-51 A=5pCi; Ep; T1/2=27,8d]sind infolge ihrer Strahlungsart, Strahlungsenergie bzw. Aktivität für den Nachweis unter den geforderten Bedingungen nicht geeignete.
Außerdem entstehen bei der Aktivierung folgende Nuclide, die
- Begriffserklärungen
-
Begriffserklärungen
- Konspiration
-
Konspiration war das Grundprinzip der nachrichtendienstlichen und geheimpolizeilichen Arbeit des MfS, das den Einsatz von inoffiziellen Kräften und anderen verdeckten Mitteln und Methoden sowie die weitgehende Geheimhaltung der eigenen Tätigkeit auch gegenüber anderen DDR-Organen und dem SED-Parteiapparat beinhaltet. Eine besondere Rolle spielt die Konspiration bei den Verhaltensregeln für IM, GMS, HIM, OibE und Führungsoffiziere, welche über die inoffiziellen Beziehungen zum MfS zu schweigen bzw. inoffizielle Handlungen für das MfS geheimzuhalten, zu tarnen oder zu verschleiern hatten.
- Markierung
-
Konspirative Ermittlungsmethode, bei der Personen und Gegenstände mit chemischen oder radioaktiven Substanzen gekennzeichnet wurden, um bestimmte Handlungen, Wege und Beziehungen nachvollziehen zu können. Die Markierungsmittel wurden vom Operativ-technischen Sektor des MfS hergestellt oder beschafft. Radioaktive Substanzen stammten aus dem Zentralinstitut für Kernforschung Rossendorf der Akademie der Wissenschaften. Beim Umgang mit ihnen wurden häufig selbst MfS-eigene Strahlenschutzbestimmungen umgangen. Nach bisherigen Erkenntnissen wurde diese Methode von den Abteilungen 26 und M, den Hauptabteilungen VIII, VI und II sowie der HV A angewandt.
- Abkürzungen
-
Abkürzungen
- AR
- Arbeitsrichtung
- MfS
- Ministerium für Staatssicherheit (MfS)
- OTS
- Operativ-technischer Sektor
- ZfK
- Zentralinstitut für Kernforschung der Akademie der Wissenschaften
- Inhaltsverzeichnis
Gebrauchsanweisung zum Gerät "Wolke 005"
- Informationen
-
Informationen
Gebrauchsanweisung zum Gerät "Wolke 005"
Signatur: BStU, MfS, OTS, Nr. 2247, Bl. 1-39
Mit dem Gerät "Wolke 005" konnten Stasi-Mitarbeiter radioaktiv markierte Gegenstände konspirativ verfolgen. Die Geheimpolizisten schoben ihren "Zielpersonen" entsprechend präparierte Objekte oder Accessoires unbemerkt unter.
Wie andere Geheimpolizeien auch, nutzte die Staatssicherheit verschiedene konspirative Ermittlungsmethoden. Dazu zählte auch die Markierung von Personen und Gegenstände mit radioaktiven Substanzen, um bestimmte Handlungen, Wege und Beziehungen nachvollziehen zu können. Die Markierungsmittel wurden vom Operativ-technischen Sektor (OTS) des Ministeriums für Staatssicherheit (MfS) hergestellt oder beschafft.
Nach bisherigen Erkenntnissen wurde diese Methode vor allem in den siebziger Jahren von den Abteilungen 26 und M, den Hauptabteilungen VIII, VI und II sowie der Hauptverwaltung A angewandt. Entsprechende Geräte firmierten unter den Deckbezeichnungen "Wolke", kombiniert mit einer Kennzahl.
Während Geräte zur radioaktiven Markierung von Gegenständen die Deckbezeichnung "Wolke 1XX" trugen, war das in der vorliegenden Anleitung beschriebene Gerät "Wolke 005" zur Feststellung von Markierungen konzipiert. Mit ihm konnten Gegenstände über mehrere Meter Entfernung, auch hinter Mauerwerk etc., konspirativ verfolgt werden.
Konkret versuchten Mitarbeiter des MfS durch radioaktiv gekennzeichnete Gegenstände, Akten und Geräte beispielsweise Verstecke aufzufinden oder unbefugte Einsichtnahme in Dokumente nachzuweisen. Die Kennzeichnung von Fahrzeugen sollte der Verfolgung von Personenbewegungen und zur Identitätsprüfung dienen. Um die Bewegungen von Personen nachzuvollziehen, markierten Stasi-Mitarbeiter Objekte oder Accessoires, die die Betroffenen ständig bei sich führten oder sie schoben ihnen radioaktiv markierte Gegenstände unter.
Die Gebrauchsanweisung beschreibt detailliert Inbetriebnahme, Einstellung und Wartung des Gerätes "Wolke 005". Darüber hinaus nennt das Dokument eine Reihe technischer Details, die beim Betrieb des Gerätes zu beachten waren und beinhaltet einige Abbildungen.
Metadaten
- Diensteinheit:
- Operativ-Technischer Sektor
- Urheber:
- MfS
- Datum:
- 22.2.1975
- Rechte:
- BStU
- Transkript
-
Transkript

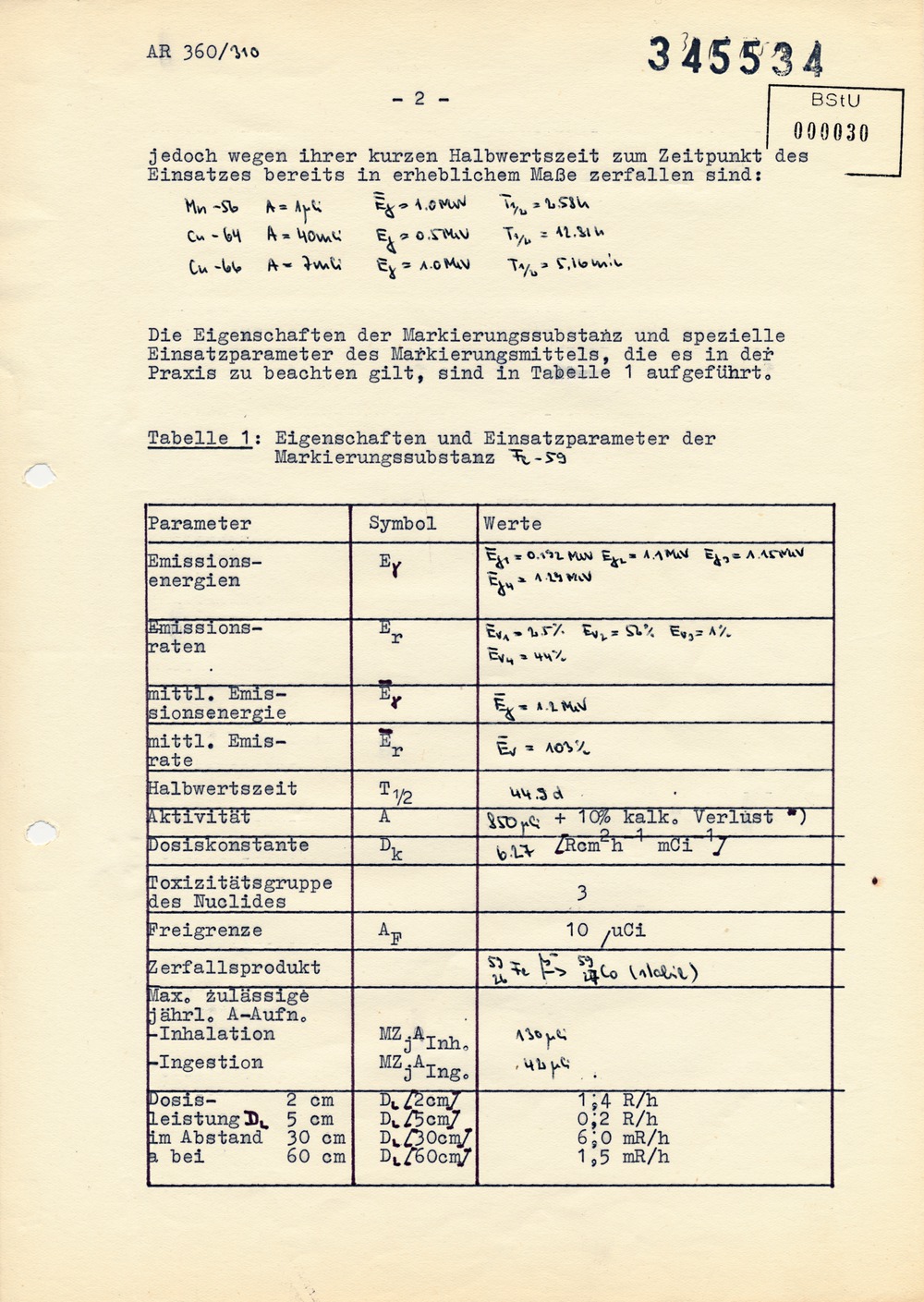

jedoch wegen ihrer kurzen Halbwertszeit zum Zeitpunkt Einsatzes bereits in erheblichem Maße zerfallen sind:
[Handschriftliche Ergänzung:
Mn-5b; A=ApCi; Ey=1.0Mw; T1/2=2,58n
Cn-64; A=40mCi; Ey=0,5Mw T1/2=12,81n
Cn-66; A=7mCi; Ey=1,0Mw; T1/2=5,16min]Die Eigenschaften der Markierungssubstanz und spezielle Einsatzparameter des Markierungsmittels, die es in der Praxis zu beachten gilt, sind in Tabelle 1 auf geführt.
Tabelle 1: Eigenschaften und Einsatzparameter der Markierungssubstanz [Handschriftliche Ergänzung: Fe-59]
Parameter;Symbol;Werte
Emissionsenergien; Ey; [Handschriftliche Ergänzung: Ey1=0,192 Mw Ey2=1.1Mw Ey3=1,15Mw Ey4=1,29 Mw]
Emissionsraten; Er; [Handschriftliche Ergänzung: Ev1=25% Ev2=56% Ev3=1% Ev4=44%]
mittl. Emissionsenergie; Ey; [Handschriftliche Ergänzung: Ey=1.2Mw]
mittl. Emisrate; Er; [Handschriftliche Ergänzung: Ev=103%]
Halbwertszeit; T1/2; [Handschriftliche Ergänzung: 44,9d]
Aktivität; A; [Handschriftliche Ergänzung: 850pCi] +10% kalk. Verlust *)
Dosiskonstante; Dk; [Handschriftliche Ergänzung: 6.27] [Rcm^2h^-1 mCi^-1]
Toxizitätsgruppe des Nuclides; ; 3
Freigrenze;AF ; 10 /uCi
Zerfallsprodukt; ; [Handschriftliche Ergänzung: 59 26 Fe [unleserlich] 59 27 Co (1labil)]
Max. zulässige jährl. A-Aufn.
- Inhalation; MZjAInh.; [Handschriftliche Ergänzung: 130 pCi]
- Ingestion; MZjAIng.; [Handschriftliche Ergänzung: 42 pCi]
Dosisleistung DL im Abstand a bei
- 2cm; DL[2cm]; 1,4 R/h
- 5cm; DL[5cm]; 0,2 R/h
- 30cm; DL[30cm]; 6,0 mR/h
- 60cm; DL[60cm]; 1,5 mR/h - Begriffserklärungen
-
Begriffserklärungen
- Konspiration
-
Konspiration war das Grundprinzip der nachrichtendienstlichen und geheimpolizeilichen Arbeit des MfS, das den Einsatz von inoffiziellen Kräften und anderen verdeckten Mitteln und Methoden sowie die weitgehende Geheimhaltung der eigenen Tätigkeit auch gegenüber anderen DDR-Organen und dem SED-Parteiapparat beinhaltet. Eine besondere Rolle spielt die Konspiration bei den Verhaltensregeln für IM, GMS, HIM, OibE und Führungsoffiziere, welche über die inoffiziellen Beziehungen zum MfS zu schweigen bzw. inoffizielle Handlungen für das MfS geheimzuhalten, zu tarnen oder zu verschleiern hatten.
- Markierung
-
Konspirative Ermittlungsmethode, bei der Personen und Gegenstände mit chemischen oder radioaktiven Substanzen gekennzeichnet wurden, um bestimmte Handlungen, Wege und Beziehungen nachvollziehen zu können. Die Markierungsmittel wurden vom Operativ-technischen Sektor des MfS hergestellt oder beschafft. Radioaktive Substanzen stammten aus dem Zentralinstitut für Kernforschung Rossendorf der Akademie der Wissenschaften. Beim Umgang mit ihnen wurden häufig selbst MfS-eigene Strahlenschutzbestimmungen umgangen. Nach bisherigen Erkenntnissen wurde diese Methode von den Abteilungen 26 und M, den Hauptabteilungen VIII, VI und II sowie der HV A angewandt.
- Abkürzungen
-
Abkürzungen
- MfS
- Ministerium für Staatssicherheit (MfS)
- OTS
- Operativ-technischer Sektor
- Inhaltsverzeichnis
Gebrauchsanweisung zum Gerät "Wolke 005"
- Informationen
-
Informationen
Gebrauchsanweisung zum Gerät "Wolke 005"
Signatur: BStU, MfS, OTS, Nr. 2247, Bl. 1-39
Mit dem Gerät "Wolke 005" konnten Stasi-Mitarbeiter radioaktiv markierte Gegenstände konspirativ verfolgen. Die Geheimpolizisten schoben ihren "Zielpersonen" entsprechend präparierte Objekte oder Accessoires unbemerkt unter.
Wie andere Geheimpolizeien auch, nutzte die Staatssicherheit verschiedene konspirative Ermittlungsmethoden. Dazu zählte auch die Markierung von Personen und Gegenstände mit radioaktiven Substanzen, um bestimmte Handlungen, Wege und Beziehungen nachvollziehen zu können. Die Markierungsmittel wurden vom Operativ-technischen Sektor (OTS) des Ministeriums für Staatssicherheit (MfS) hergestellt oder beschafft.
Nach bisherigen Erkenntnissen wurde diese Methode vor allem in den siebziger Jahren von den Abteilungen 26 und M, den Hauptabteilungen VIII, VI und II sowie der Hauptverwaltung A angewandt. Entsprechende Geräte firmierten unter den Deckbezeichnungen "Wolke", kombiniert mit einer Kennzahl.
Während Geräte zur radioaktiven Markierung von Gegenständen die Deckbezeichnung "Wolke 1XX" trugen, war das in der vorliegenden Anleitung beschriebene Gerät "Wolke 005" zur Feststellung von Markierungen konzipiert. Mit ihm konnten Gegenstände über mehrere Meter Entfernung, auch hinter Mauerwerk etc., konspirativ verfolgt werden.
Konkret versuchten Mitarbeiter des MfS durch radioaktiv gekennzeichnete Gegenstände, Akten und Geräte beispielsweise Verstecke aufzufinden oder unbefugte Einsichtnahme in Dokumente nachzuweisen. Die Kennzeichnung von Fahrzeugen sollte der Verfolgung von Personenbewegungen und zur Identitätsprüfung dienen. Um die Bewegungen von Personen nachzuvollziehen, markierten Stasi-Mitarbeiter Objekte oder Accessoires, die die Betroffenen ständig bei sich führten oder sie schoben ihnen radioaktiv markierte Gegenstände unter.
Die Gebrauchsanweisung beschreibt detailliert Inbetriebnahme, Einstellung und Wartung des Gerätes "Wolke 005". Darüber hinaus nennt das Dokument eine Reihe technischer Details, die beim Betrieb des Gerätes zu beachten waren und beinhaltet einige Abbildungen.
Metadaten
- Diensteinheit:
- Operativ-Technischer Sektor
- Urheber:
- MfS
- Datum:
- 22.2.1975
- Rechte:
- BStU
- Transkript
-
Transkript
*Bemerkung: Der Wert A = [Handschriftliche Ergänzung: 850]/uCi gilt für einen Nachweis des markierten Objektes im Abstand a = 5,60 m vom Detektor bei Verwendung des Nachweisgerätes STR 69 - Sonde N ("Wolke 001"). Für die Aufenthaltszeit t_a des markierten Objektes im Abstand a vom Detektor muß gelten t_a » T (vergl. Abschn. 4). Für die Herstellung gilt A + 10% (Verlust).
3. Herstellungstechnologie des Markierungsmittels "Wolke 105"
Das Markierungsmittel "Wolke 105" besteht im Prinzip aus einer Stecknadel, die veredelt und aktiviert wird.
3.1. Stahlstecknadel
Hersteller: [Handschriftliche Ergänzung: PGH [unleserlich]-[unleserlich] Heiligenstadt Typ "Frauenlob" (weich-[unleserlich]) Nr. 105/3080]
Abmessungen: Höhe: [Handschriftliche Ergänzung: 30] mm
Durchmesser: [Handschriftliche Ergänzung: 0,8] mm
Material und Zusammensetzung:
-Grundmaterial: Fe (98%) g=130-mg mit der Dichte von P = 7,8 g/cm^3
-Veredelung: Cu g = [Handschriftliche Ergänzung: 5] mg
-Gesamtgewicht: g = [Handschriftliche Ergänzung: 135] mg3.20 Veredelung der Stahlstecknadeln und Bearbeitung
Die eigentliche zu aktivierende Substanz besteht aus [durchgestrichen: einem galvanischen Überzug in Form von ca. mg bzw. aus] dem Material der Nadel [Handschriftliche Ergänzung: 130] mg Fe selbst. Die aufzutragenden Materialien müssen aus Reinstmetallen bestehen. Bei erforderlicher Beschichtung ist zuvor zwecks besserer Haftung eine Verkupferung der Stahlnadeln erforderlich.
Zur Gewährleistung einer nur zulässigen Kontamination von Kontaktstellen mit dieser Nadel bzw. zur Verhinderung einer Ingestion bei Handhabung der Nadel ist diese mit und ohne gesonderter Beschichtung in jedem Falle abschließend mit einem galvanischen Kupferüberzug zu versehen. Die Dicke des Überzuges sollte etwa 5/u betragen. Die galvanische Bearbeitung der Nadeln wurde im OTS Abteilung 31 durchgeführt.
Bestand per 15.02.1973 : 140 Stck. - Begriffserklärungen
-
